Tischfräs-
maschine

TFS 1245 / TF 1245

TF 1245 / TFS 1245

Das Zugpferd der Premiumklasse – unschlagbar leistungsfähig!
Die traditionell solide HOFMANN-Qualität aus robustem Grauguss sorgt für höchste Stabilität und wird durch eine einzigartige Bauweise ergänzt, die größte Laufruhe garantiert. Das clever durchdachte Bedienkonzept sorgt dafür, dass alle Elemente intuitiv und von einem Platz aus erreichbar sind. Kurze Rüstzeiten und einfache Bedienung sorgen für enorm hohe Effizienz. Schwenkbereich +/- 45,5°.

Details

Sicherheitslichtleiste am Fräsanschlag, Warnleuchten bei laufender Spindel; optioal

Schiebeschlitten; optional

Air-Lock für Fräsanschlag Typ 2620. Pneumatisches lösen und klemmen der Backen inklusive Überwachung; optional

Rolltisch; optional

Fräsanschlag Typ 2620-CNC (dritte Achse für CNC) optional

Funktionsstativ V 20 für die Aufnahme und elektrische Verstellung des Vorschubapperats (vierte Achse) optioal

Fräsanschlag Typ 2620-LED-E (dritte Achse); optional

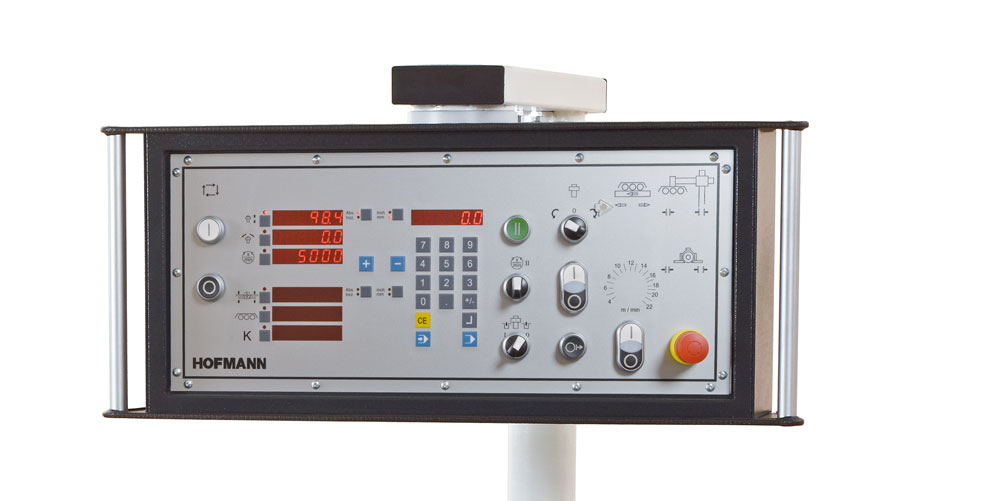

Ergonomisches Bedienpult, gut dimensionierte, leicht verständliche Bedienelemente

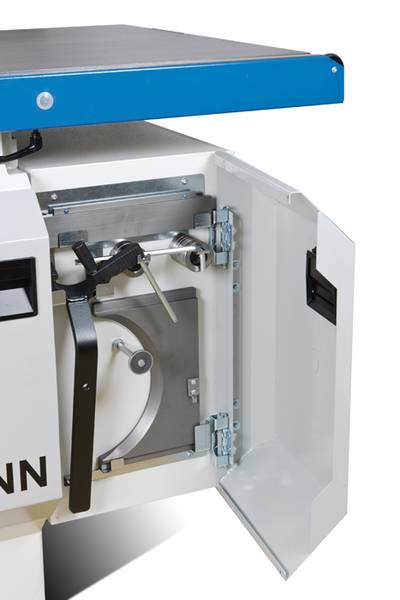

Integriertes Zubehörfach

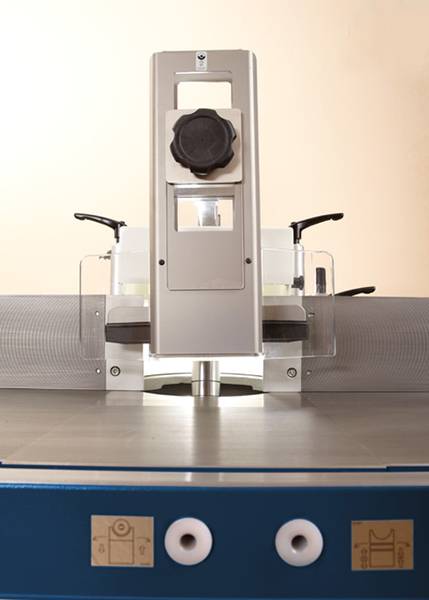

HOFMANN Frässchutz "Centrex"

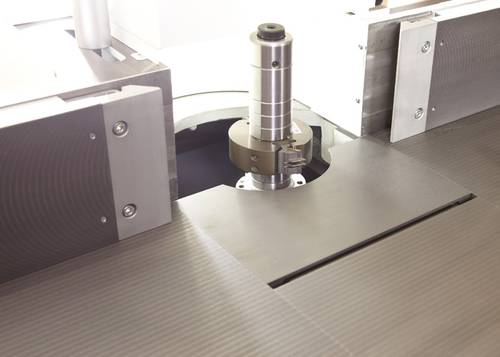

Tischschieber inklusiv Tischeinsatz und Zwischeneinsatz

Variantenreich, wahlweise mit starrer oder schwenkbarer Spindel -Standard: elektrische Höhen- und Schwenkverstellung -Automatik: elektrische Höhen- und Schwenkverstellung speicherbar in 99 Programmplätzen -CNC: gesteuerte Achsen über Touchscreen- Bedienoberfläche mit 12,1" Monitor

Ausstattung

Grundausstattung

Massive Gussausführung des Maschinenständers
In Ständer integriertes Zubehörfach
Leistungsstarker 7,5 kW Motor
Elektrische Höhen- und Schwenkverstellung (bei TFS 1245) im Eil- und Schleichgang, in beiden Richtungen auf 1/10 genau LED-Anzeigen mit Umschaltung von Absolutmaß auf Kettenmaß. Elektrische Schwenkverstellung der Frässpindel von -45,5° bis +45,5° im Eil- und Schleichgang, LED-Anzeige auf 0,1°
Tischgröße 1.250 x 815 mm, stark verrippter Gusstisch, feinst gehobelt
Tisch mit Tischschieber. Einstellung über Gewindeantrieb, inklusive zwei Tischeinsätzen aus Aluminium mit Hart-coat Beschichtung für Werkzeuge bis Ø170mm und bis Ø 250 mm.
Maschinenhöhe ca. 895 mm
Konus der Frässpindel MK 5, Fräsdorn Duo Ø 30 x 140 mm
Elektrische Höhenverstellung der Frässpindel ca. 145 mm im Eil- und Schleichgang, LED-Anzeige auf 1/10 mm
4 Drehzahlen 3.000/4.500/6.000/9.000 UpM; LED-Drehzahlanzeige
Bedienelemente im Schaltpult nach oben
Elektronisches Anlauf- und Bremsgerät

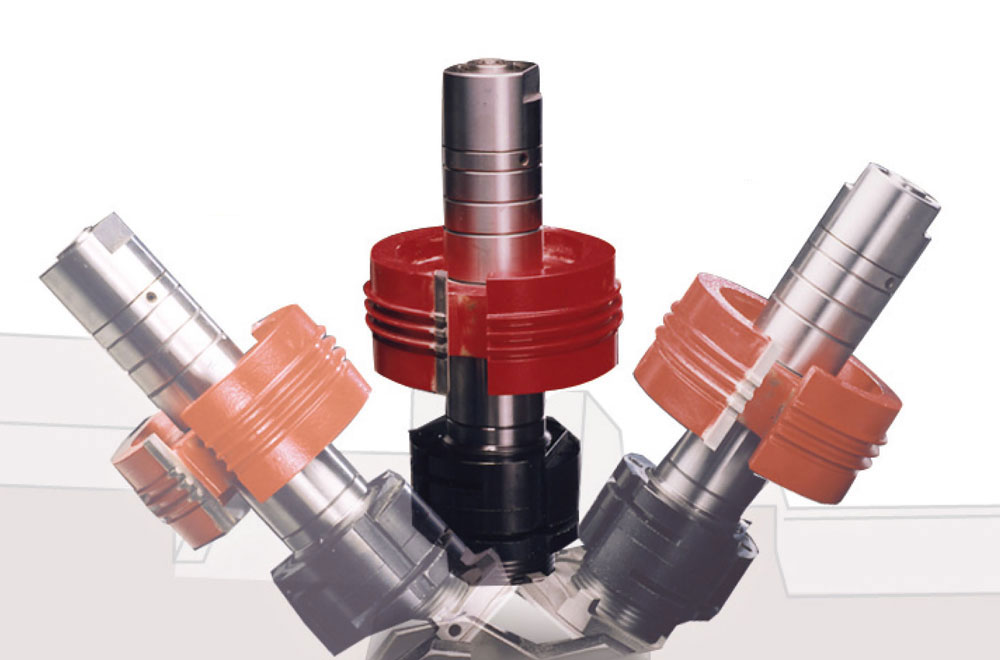

Doppelseitige Schwenkaggregatlagerung in 2 Segmentführungen

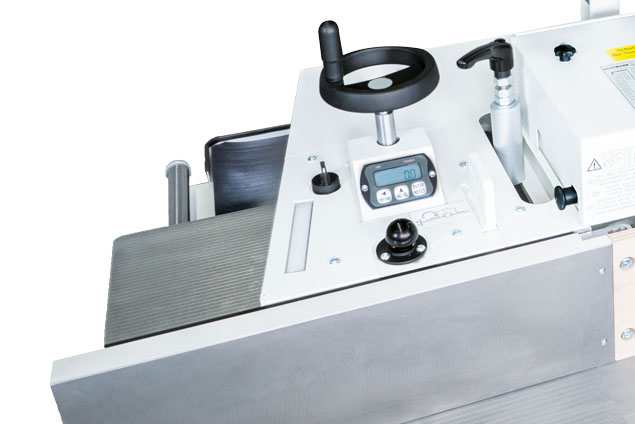

Fräsanschlag Typ 2601 Effizient mit Gesamtverstellung über Handrad nach Digitalzähler und Backenfeineinstellung der Einlaufbacke über Zylinderdrehknopf, mit Nonius. Für Werkzeug-Ø bis 250 mm. Gussanschlagbacken 500/500 mm mit Aufnahme für Sicherheitslineale und Kehlbrett. (Nach Abheben des Anschlags ist der komplette Tisch frei verfügbar nach Wiederaufbau muß keine Referenzfahrt durchgeführt werden)
Elektrische Spindelblockierung (ungewolltes Einschalten wird verhindert)
Maschinensteckdose abgesichert mit Stecker für Vorschubapparat mit Ein-/Austaster im Maschinenschaltpult
Maschine wartungsarm
HOFMANN Frässchutz „Centrex“, Bogenfrässchutz TAPOA zum Fräsen am Anlaufring mit Absaugstutzen
2 Absaugstutzen Ø 120 mm
Links-/Rechtlauf;
Zubehör: Bedienwerkzeug, Fettpresse, Bedienungsanleitung

Optionen

Automatik

Vorwählautomatik für die Höhen- (und Schwenkverstellung bei TFS 1245) mit anschließender Positionierung
Tastatur für die Maß- und Programmplatzeingabe
LED-Anzeige für den Soll-/Istwert
99 Programmspeicher für wiederkehrende Maße
Reset (Kettenmaßfunktion) für Achse „Höhe“ (optionale Achsen wie Anschlag und Funktionsstativ können hiermit auch positioniert und gespeichert werden)

CNC-Steuerung

Ein- (Zwei-)Achsensteuerung für Fräshöhe und (-schwenkung bei TFS 1245) über Touchscreen-Bedienoberfläche. 12,1“-Touchscreen, CNC-Steuerung mit Werkzeugverwaltung, mit logischer, klarer Struktur, textunterstützte Symbole, Dialog- und Hinweiszeile für die einfache Bedienung, alle Masken mit gleicher Struktur und durchgehender Menü-Leiste am unterem Bildschirmrand, für den Wechsel zwischen den Masken ohne Zwischenschritte.

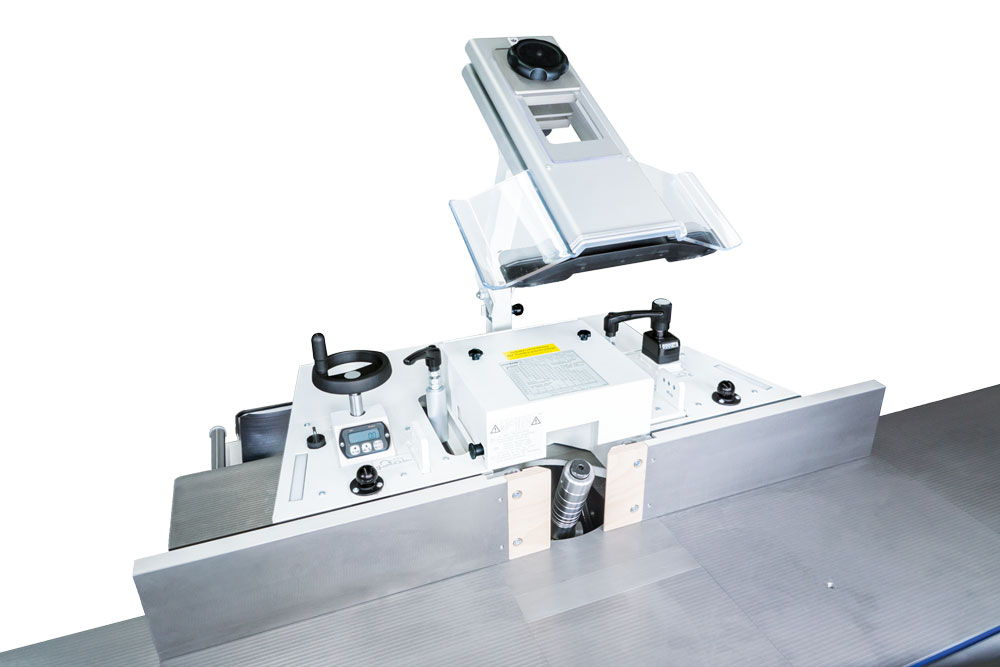

Fräsanschlag Typ 2620-LED-E
(für 1245 und 1245 mit Automatik)
(anstatt Fräsanschlag Effizient)
Wie Fräsanschlag Typ 2620, aber

Elektrische Verstellung des Anschlags
LED-Anzeige im Bedienpult
Zweifache pneumatische Klemmung des Anschlags, zur exakten Fixierung auch bei schwerster Zerspanung
Reset (Kettenmaßfunktion) für Achse „Anschlag“ (Weitere positionierbare Achse bei Automatik)

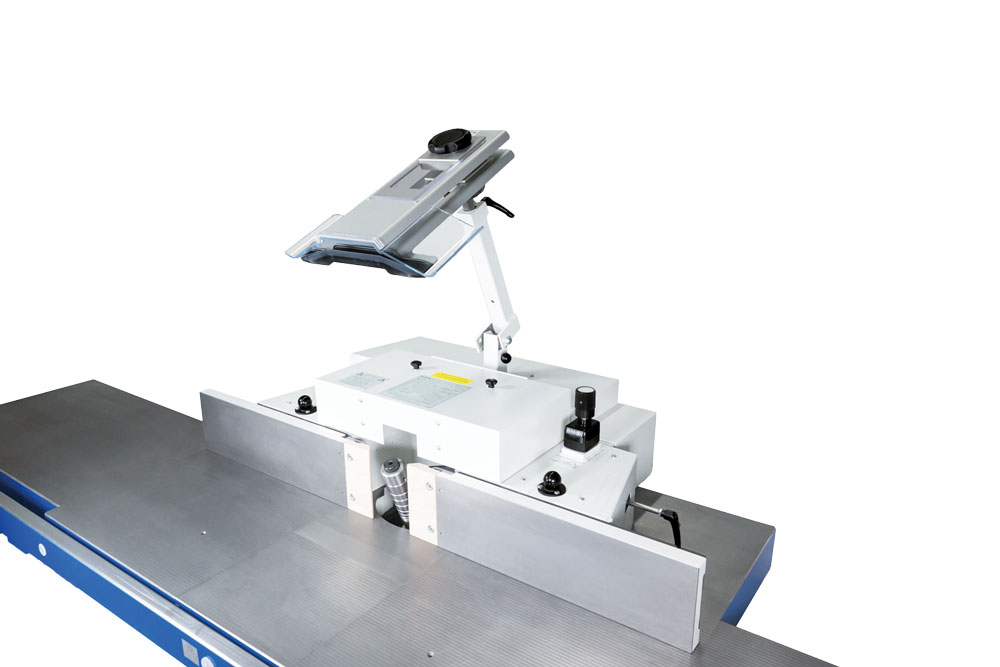

Fräsanschlag Typ 2620-CNC
(für 1245 mit CNC-Steuerung)
(anstatt Fräsanschlag Effizient)
Wie Fräsanschlag Typ 2620, aber

Elektromotorische Positionierung des Anschlags als weitere Achse der CNC-Steuerung
(in die Steuerung integriert und im Programm hinterlegt)
Zweifache pneumatische Klemmung des Anschlags, zur exakten Fixierung auch bei schwerster Zerspanung
Feineinstellung bei laufender Spindel über Sicherheitsverschaltung möglich für Frästiefe

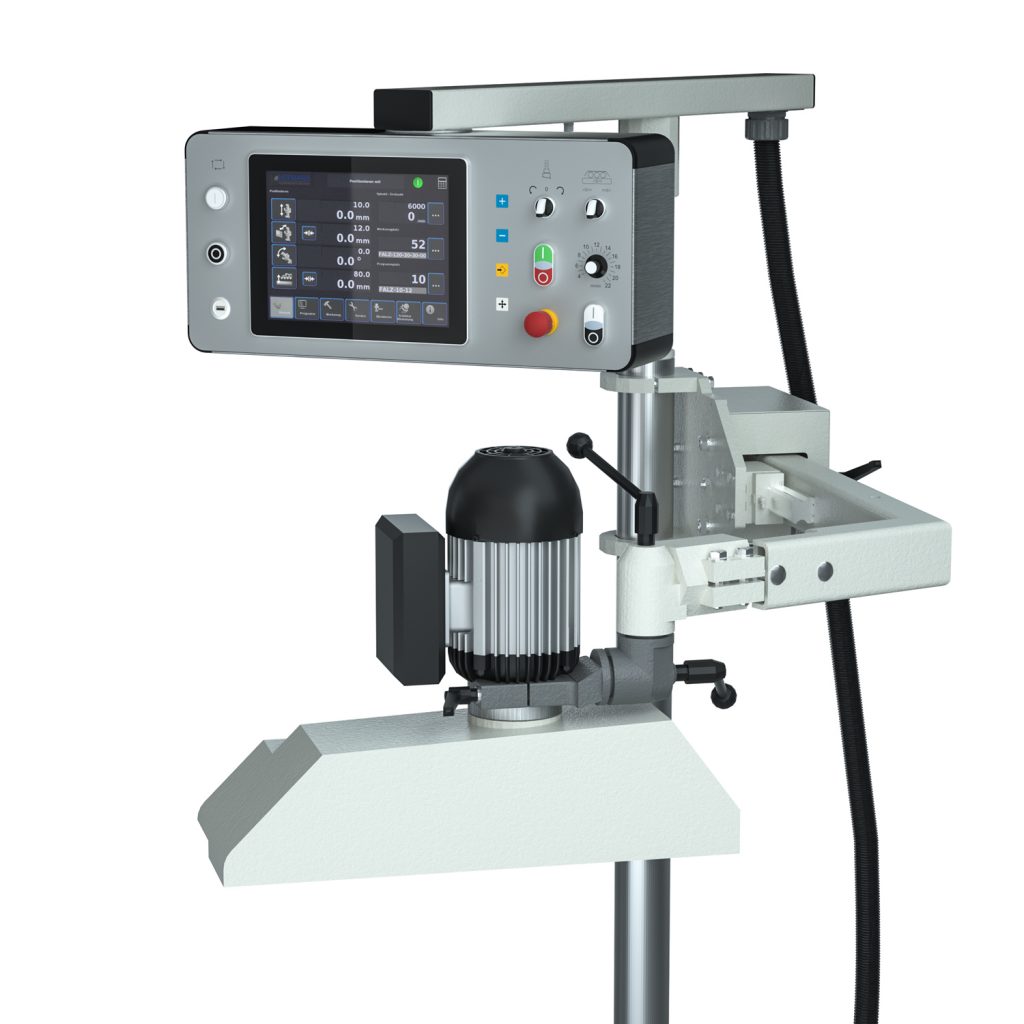

Funkionsstativ “Komfort” für 1245 und 1245 mit Automatik +++
für die Aufnahme und elektrische Höhenverstellung des Vorschubapparats mit LED-Anzeige
für die Höhe (Weitere positionierbare Achse bei Automatik)

Hoher, ergonomischer Bedienkomfort
Pneumatische Klemmung
Horizontalstange mit Anschlag für die Tiefenposition
Knickgelenk für den komfortablen und schnellen Zugang zum Werkzeug

Funktionsstativ „Komfort“ für 1245 mit CNC-Steuerung +++
für die Aufnahme und elektrische Positionierung der Höhenverstellung des Vorschubapparats
als weitere Achse in der Steuerung integriert und im Programm hinterlegt

Hoher, ergonomischer Bedienkomfort
Pneumatische Klemmung
Horizontalstange mit Anschlag für die Tiefenposition

+++ Vorschubapparat ist nicht im Lieferumfang enthalten

Ausziehbare Auflage um 700 mm für Standardtisch, mit NOT-AUS Taster

Tischverlängerung einseitig rechts um 750 mm inkl. ausziehbare Auflage um 700 mm

Tischgröße 2.050 x 815 mm inkl. ausziehbare Auflage um 700 mm

Tischverlängerung beidseitig, auf 2.750 mm inkl. ausziehbarer Auflage um 700 mm

Optionen

Stufenlose Drehzahlregulierung von 1.500 bis 12.000 UpM
inkl. 7,5 kW Motor, anstatt Standardmotor; inkl. leistungsstarken FU bis 11 kW
7,5 kW Motor beinhaltet Betriebsart S1 und S6 (nur dies gewährt ein zuverlässiges Arbeiten ohne Ausfälle bei Überlast)
S1 = Dauerbetrieb mit Leistung von 7,5 kW
S6 = Dauerbetrieb mit Aussetzbelastung mit Leistung von 10,5 kW

Fräsanschlag Typ 2601 Effizient mit LCD-Anzeige
(mit Umschaltmöglichkeit auf Werkzeug-Nullmaß), anstatt Digitalzähler

Fräsanschlag Typ 2620
(anstatt Standardanschlag Typ 2601 Effizient)

Gesamtverstellung über Handrad nach LCD-Anzeige
Umschaltmöglichkeit auf Werkzeug-Nullmaß
Digitalanzeige für die Einzelbackenverstellung
Doppelt geführter Anschlag mit größerer Spannfläche für die Anschlagbacken und zweifacher Klemmung
Inklusiv Schnellspannsystem für die Anschlagbacken
Anschlagjustierung zur Mitte Frässpindel
Nach Abheben des Anschlags ist der komplette Tisch frei verfügbar
Nach Wiederaufbau muss keine Referenzfahrt durchgeführt werden

AIR-LOCK für Fräsanschlag Typ 2620
Beide Anschlagbacken werden pneumatisch gelöst und geklemmt
Die Klemmung der Backen wird überwacht – sind diese nicht geklemmt lässt sich die Maschine nicht starten.

Abschwenkvorrichtung für Fräsanschlag
über Gelenk an der Pultsäule befestigt über Handkurbel wird der gesamte Anschlag angehoben bzw. abgesenkt.

Splitterzunge Alu eloxiert

Sicherheitslineale eloxiert (5 Stück) und Kehlbrett zu den Gussbacken

Integralanschlagbacken 500/650 mm, anstatt Gußbacken

Integralanschlagbacken 650/650 mm, anstatt Gußbacken

Füllstab und Abstandhalter, zu den Integralanschlagbacken

Fräsdorn Duo Ø 40 mm MK 5, Aufspannlänge 160 mm

Fräsdorn Duo Ø 50 mm MK 5, Aufspannlänge 160 mm

Schnellspannmutter „fix“ Ø 30, 40, 50 mm

Spannzangenfutter MK 5 mit Spannzangenmutter, ohne Spannzange

Spannzange für MK 5 von Durchmesser 3-25 mm, um 1 mm steigend

Vorschubapparat Typ 2048
Motor 0,75 kW, 4 Rollen, 8 Geschwindigkeiten, inkl. Stativ mit Zählwerk, Horizontalrohr 1050 mm, Verstellhebel Komfort

Vorschubapparat Typ 408 bei Funktionsstativ
Motor 0,75 kW, 4 Rollen, 8 Geschwindigkeiten, Verstellhebel Komfort

Stufenlose Geschwindigkeitsregelung für Vorschubapparat
400 Volt / 50 Hz / 3 Phasen, Bedienelemente im Bedienpult

Vorschubapparat ausgestattet mit Luftdüsen
Zum Abblasen/Reinigen des Frästisches
Luftstoß erfolgt per Knopfdruck. Luftmenge ist durch Regler einstellbar

Konsole für Vorschubstativ, wenn dieses nicht auf dem Tisch montiert werden soll
Konsolen nicht lieferbar bei Funktionsstativ

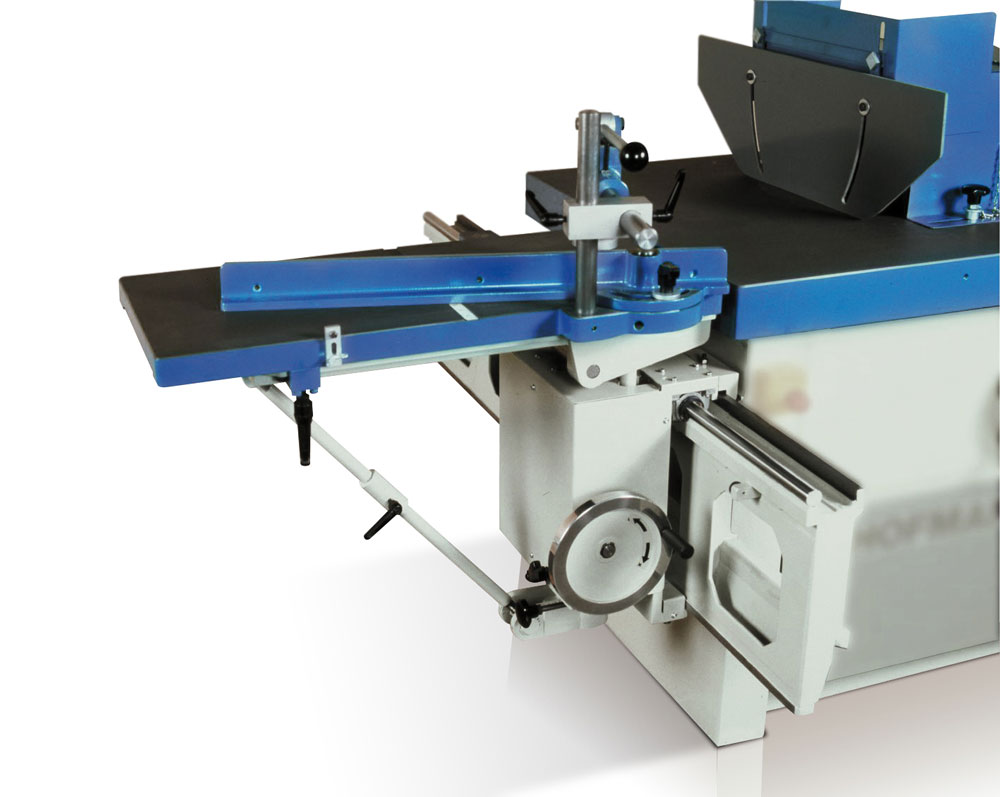

Rolltisch

Höhenverstellbar, einschiebbar zur Spindel sowie abklappbar
Gehärtete Führungswelle mit hochpräzisen Linearkugellagern
Führungsschiene verschiebbar
Als Tischverlängerung verwendbar, da mit geschlossener, feinst gehobelter Oberfläche
Komplett mit Exzenterspanner und Schutzhaube (für Werkzeug-Ø von 250 – 350 mm)
Bei Einsatz der Schutzhaube Drehzahl max. 4.500 U/min
Wenn ein Vorschub aufgebaut werden soll, empfehlen wir zusätzlich Funktionsstativ

Längsanschlag 1.750 mm
Längsanschlag 2.750 mm

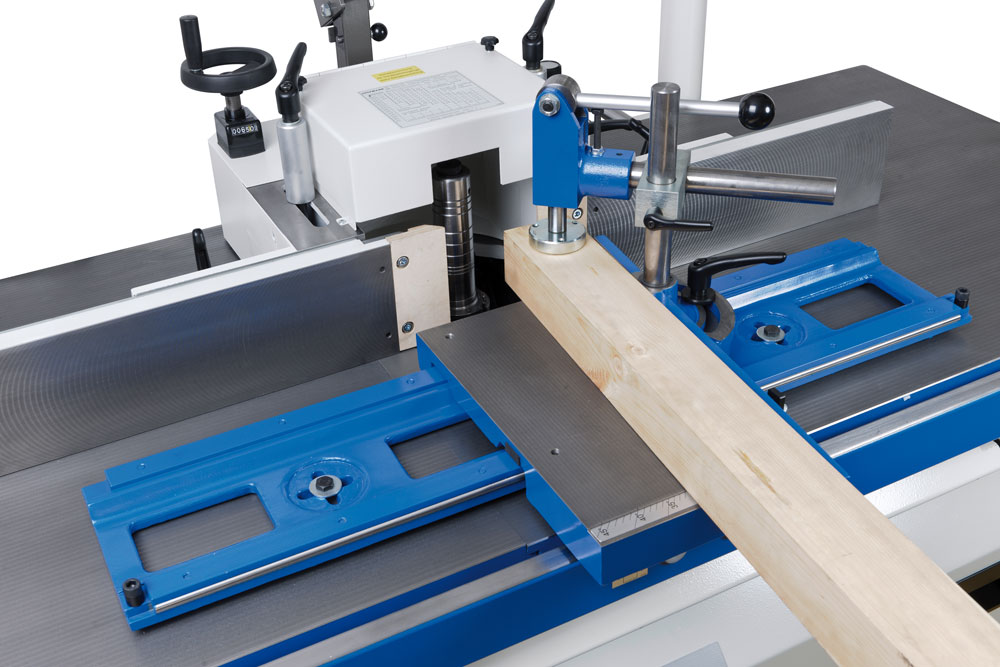

Schiebeschlitten inkl. Exzenterspanner

Für den Aufbau auf den Maschinentisch
Bauhöhe über Tisch 58 mm
Nutzbare Tischgröße 410 x 225 mm, Gesamtlänge 1.050 mm
Max. Werkstück-Aufspannlänge 1,20 – 1,50 m
Verfahrweg ca. 710 mm
Mit gehärteten Führungswellen und nachstellbaren, hochpräzisen Laufrollen Schutzhaube zu Schiebeschlitten (für Werkzeug-Ø von 250 bis 350 mm)

Bogenfräsmaster (Aigner)

Rückschlagschutz zum Einsetzfräsen mit 2 stufenlos einstellbaren Befestigungswellen

Gegenanschlag mit Zähluhren, zum exakten Fräsen auf Format, Verstellbereich 90 mm, Standard Durchlass 165 mm

Vorlagenhalter, am Bedienpult angebracht

HOFMANN Guardian (Patent)

Klemmung der Fräsanschlagbacken wird überwacht (sind diese nicht geklemmt, lässt sich die Maschine nicht starten)
Der ungewollte Einzug der Anschlagbacken durch den Vorschub wird dadurch verhindert
2 LED Signalleuchten (für rechte oder linke Backe) im Bedienpaneel

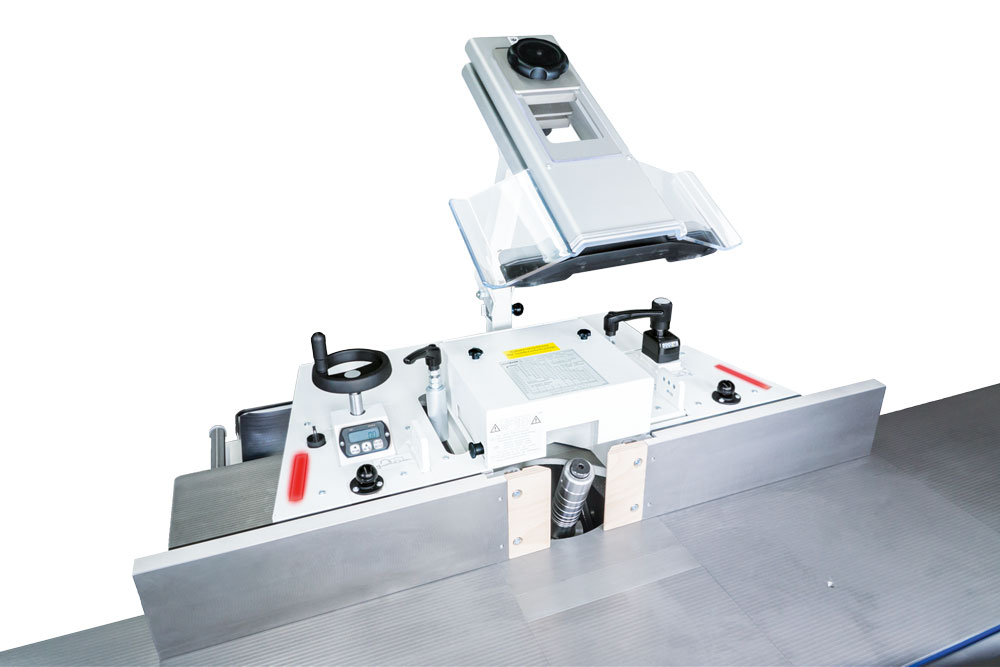

Sicherheitslichtleiste am Fräsanschlag
bei laufender Spindel leuchten Warnleuchten am Anschlag (nur für Anschlag Typ 2620)

HOFMANN Pointer

Zum Bestimmen des Nullpunktes in der Höhe und Tiefe
Gekoppelt mit der Höhen- oder Anschlaganzeige
Bei Erreichen des Werkzeug-Nullmaß setzt sich diese auf das Maß 0,0
(Umschaltung von Absolut- auf Kettenmaßanzeige)
(nur für 1245 Standard und Automatik lieferbar)

Betriebsstundenzähler
(Bei CNC-Steuerung bereits enthalten)

Technische Daten

		TFS 1245
Tischhöhe	mm	895
Tischgröße	mm	1250 x 815
max. Werkzeug-Ø	mm	bis 250
Höhenverstellung	mm	ca.145
Schwenkbereich	mm	– 45,5 ° bis + 45,5 °
Bohrdrehzahl	U/min.	3.000 / 4.500 / 6.000 / 9.000
