Hobeln
Das HOFMANN Hobel-Programm:
Abricht-, Dickenhobel- und kombinierte Maschinen
Klicken Sie auf den unteren Button, um den Inhalt von zu laden.

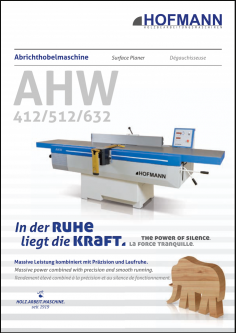

Abrichthobelmaschine
AHW 412 / 512 / 632
Bewährte Technik für perfekte Hobelergebnisse! Alle Abrichthobelmaschinen werden in der legendär langlebigen und schwingungsfreien HOFMANN Grauguss Qualität hergestellt. Abrichttische von 3.000 mm (jeweils 1.500 mm) mit feinst gehobelter Oberfläche bieten eine perfekte Arbeitsfläche. Ein Höchstmaß an Ergonomie wird z.B. durch Fußfreiheit im Ständer garantiert. Weiterhin können Sie z. B. den gesamten Abrichtanschlag mit leichtgängiger Rollenführung bis 45° komfortabel mit einer Hand verstellen. Alle Bedienelemente sind stets vom Bedienerplatz aus erreichbar.
Erfahren Sie mehr über die Abrichthobelmaschine AHW 412 / 512 / 632. In der 360°-Ansicht nach links und rechts schwenken um über die +-Symbole weitere Informationen zu erhalten.
Details
Maschine mit manueller Spantiefeneinstellung
LED-Anzeige für die Hohl-/Spitzfuge (optional)
Suvamatic Messerwellenschutz (optional)
Maschine mit elektrischer Spantiefeneinstellung
Tisch zur Welle einstellbar
Einhandbedienung für die Verstellung des Abrichtanschlag
Skala für Werkstück am Anschlag
Anschlag in leichtgängiger Rollenführung
Großzügiges, übersichtliches Bedienpult
Absaugstutzen im Ständer integriert
Hilfsanschlag im Anschlag integriert
Ausstattung
Grundausstattung
- Bewährte Gussausführung
- Hobelbreiten 400 mm, 500 mm oder 620 mm
- Wahlweise manuelle oder elektrische Spantiefenverstellung
- Leistungsstarker 5,5 kW Motor
- Tischlänge 3.000 mm, jeweils 1.500/1.500 mm
- Stark verrippte Gusstische, feinst gehobelt
- Tersa-Messerwelle mit 4 Messern
- Gezahnte Stahltischlippen – auswechselbar
- Manuelle Hohl-/Spitzfugeneinstellung (konvex/konkav)
- Abrichtanschlag in leichtgängiger Rollenführung gelagert und bis 45° schrägstellbar
- Hilfsanschlag im Anschlag integriert
- Skala für Werkstückdicke am Anschlag
- Hobelschutzvorrichtung TX GL
- Konsole für Vorschubapparat
- Elektronisches Anlauf- und Bremsgerät
- Absaugstutzen Ø 140 mm
- Zubehör: 1 Satz Messer eingebaut, Bedienwerkzeug, Fettpresse, Bedienungsanleitung
- Lackierung: grauweiß, achatgrau, signalblau, weißaluminium
Optional
Anstatt Tersa-Messerwelle:
- HELIX Messerwelle Z=3 R95 37° für AHW 512 und 632 (Wellendrehzahl 5.800 U/min)
Anstatt Tischlänge 1.500 mm:
- Aufgabetisch 2.000 mm, anstatt 1.500 mm (nur für AHW 512 und 632)
- Abnahmetisch 2.000 mm, anstatt 1.500 mm (nur für AHW 512 und AHW 632)
SUVAMATIC-Messerwellenschutz, anstatt Schutz TX GL
LED-Anzeige für die Hohl-/Spitzfuge mit Liniendiagramm
Betriebsstundenzähler (bei elektrischer Verstellung bereits inklusive)
Maschinensteckdose, abgesichert mit Stecker für Vorschubapparat
Bitte beachten Sie, dass hier eventuell nicht alles mögliche Zubehör aufgeführt ist, und ohne Einschränkung bzw. Prüfung auf technische Realisierbarkeit für den einzelnen Maschinentyp.
Technische Daten
Hobelbreite
Aufgabetischlänge
Abnahmetischlänge
Tischhöhe
Spanabnahme max.
Motorstärke*
Drehzahl
Messerwellenflugkreis
mm
mm
mm
mm
mm
kW
U/min.
mm Ø
AHW 412
400
1,500
1,500
870
8
5,5
5000
125
AHW 512
500
1,500 *
1,500 *
870
8
5,5
5000
125
AHW 632
620
1,500 *
1,500 *
870
8
5,5
5000
125
Absaugstutzen
Luftgeschwindigkeit
Gewicht
Min. Werkstücklänge
Min. Werkstückbreite
Max. Werkstückbreite
Aufgabetischlänge (Sonder)
mm Ø
m/sek.
kg
mm
mm
mm
mm
AHW 412
140
20
950
400
20
300
–
AHW 512
140
20
1.020
500
20
300
2000
AHW 632
140
20
1.100
620
20
300
2000
* Angaben im Standard, optional erweiterbar
Abmessungen
AHW 412 = ; AHW 512 = ( ); AHW 632 = [ ]
